高级部署

前提

请确认你有过单机部署的经验，不建议第一次就搞这样分布架构

建议有一定Docker部署及操作经验者阅读此文档

在进行以下步骤之前，你需要先安装好ctfd-whale插件

目的

分离靶机与ctfd网站服务器，CTFd通过tls api远程调用docker

架构

两台vps

  • 一台作为安装CTFd的网站服务器，称为 web ，需要公网IP
  • 一台作为给选手下发容器的服务器，称为 target ，此文档用到的服务器是有公网IP的，但如果没有，可也在 web 服务器用 frps 做转发

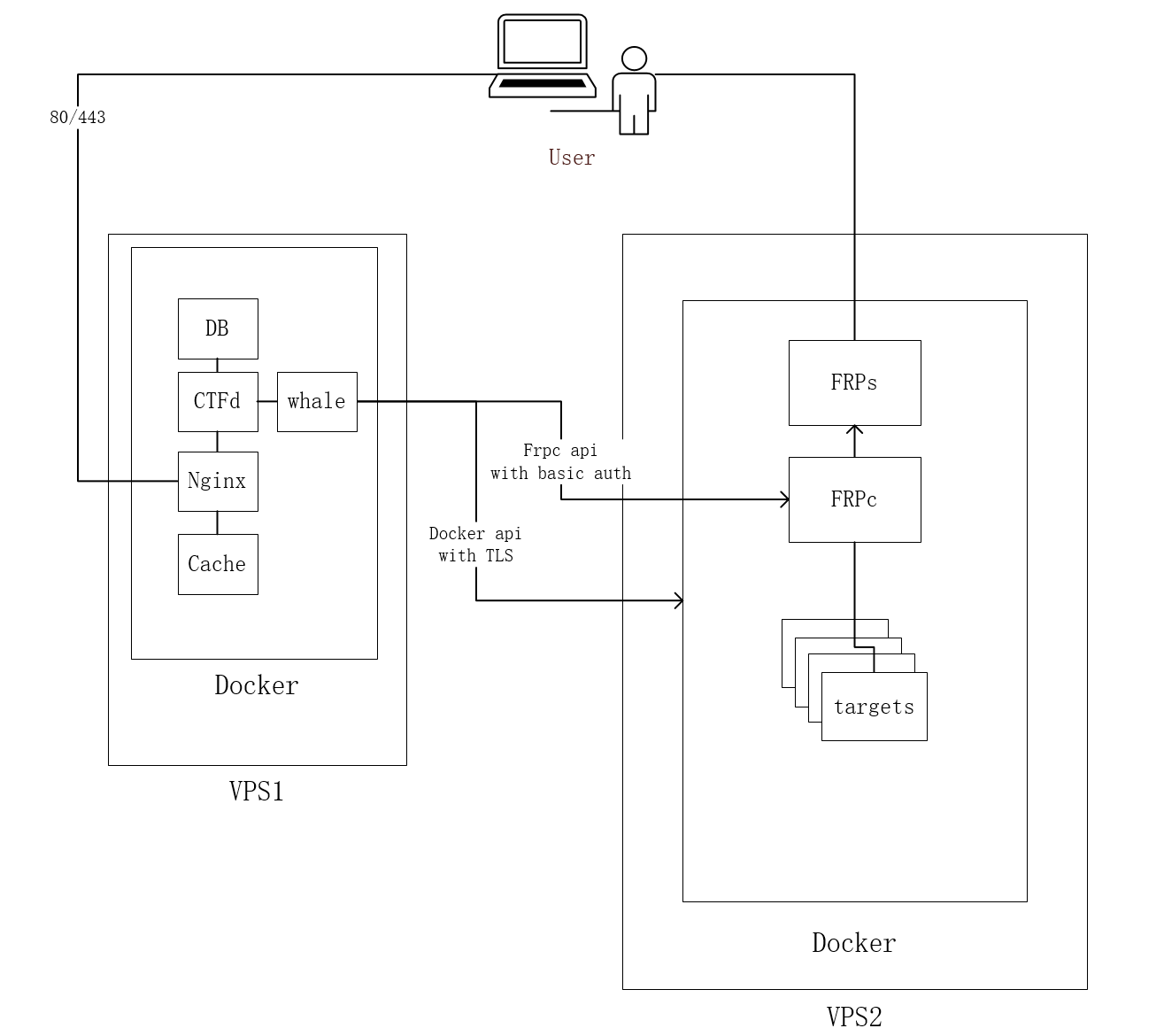

本部署方式的架构如图所示

架构

配置Docker的安全API

参考来源：Docker官方文档

target服务器配置

建议切换到 root 用户操作

克隆本仓库

$ git clone https://github.com/frankli0324/ctfd-whale

开启docker swarm

$ docker swarm init
$ docker node update --label-add "name=linux-target-1" $(docker node ls -q)

把 name 记住了，后面会用到

创建文件夹

$ mkdir /etc/docker/certs && cd /etc/docker/certs

设置口令，需要输入2次

$ openssl genrsa -aes256 -out ca-key.pem 4096

用OpenSSL创建CA, 服务器, 客户端的keys

$ openssl req -new -x509 -days 365 -key ca-key.pem -sha256 -out ca.pem

生成server证书，如果你的靶机服务器没有公网IP，内网IP理论上也是可以的，只要web服务器能访问到

$ openssl genrsa -out server-key.pem 4096
$ openssl req -subj "/CN=<target_ip>" -sha256 -new -key server-key.pem -out server.csr

配置白名单

$ echo subjectAltName = IP:0.0.0.0,IP:127.0.0.1 >> extfile.cnf

将Docker守护程序密钥的扩展使用属性设置为仅用于服务器身份验证

$ echo extendedKeyUsage = serverAuth >> extfile.cnf

生成签名证书，此处需要输入你之前设置的口令

$ openssl x509 -req -days 365 -sha256 -in server.csr -CA ca.pem -CAkey ca-key.pem \
-CAcreateserial -out server-cert.pem -extfile extfile.cnf

生成客户端(web服务器)访问用的 key.pem

$ openssl genrsa -out key.pem 4096

生成 client.csr ，此处IP与之前生成server证书的IP相同

$ openssl req -subj "/CN=<target_ip>" -new -key key.pem -out client.csr

创建扩展配置文件，把密钥设置为客户端身份验证用

$ echo extendedKeyUsage = clientAuth > extfile-client.cnf

生成 cert.pem

$ openssl x509 -req -days 365 -sha256 -in client.csr -CA ca.pem -CAkey ca-key.pem \
-CAcreateserial -out cert.pem -extfile extfile-client.cnf

删掉配置文件和两个证书的签名请求，不再需要

$ rm -v client.csr server.csr extfile.cnf extfile-client.cnf

为了防止私钥文件被更改以及被其他用户查看，修改其权限为所有者只读

$ chmod -v 0400 ca-key.pem key.pem server-key.pem

为了防止公钥文件被更改，修改其权限为只读

$ chmod -v 0444 ca.pem server-cert.pem cert.pem

打包公钥

$ tar cf certs.tar *.pem

修改Docker配置，使Docker守护程序可以接受来自提供CA信任的证书的客户端的连接

拷贝安装包单元文件到 /etc ，这样就不会因为docker升级而被覆盖

$ cp /lib/systemd/system/docker.service /etc/systemd/system/docker.service

将第 13 行

ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock

改为如下形式

ExecStart=/usr/bin/dockerd --tlsverify \
--tlscacert=/etc/docker/certs/ca.pem \
--tlscert=/etc/docker/certs/server-cert.pem \
--tlskey=/etc/docker/certs/server-key.pem \
-H tcp://0.0.0.0:2376 \
-H unix:///var/run/docker.sock

重新加载daemon并重启docker

$ systemctl daemon-reload
$ systemctl restart docker

注意保存好生成的密钥，任何持有密钥的用户都可以拥有target服务器的root权限

Web服务器配置

在root用户下配置

$ cd CTFd
$ mkdir docker-certs

先把刚才打包好的公钥 certs.tar 复制到这台服务器上

然后解压

$ tar xf certs.tar

打开 CTFd 项目的 docker-compose.yml ，在CTFd 服务的 volumes 下加一条

./docker-certs:/etc/docker/certs:ro

顺便把 frp 有关的所有配置项删掉，比如frp_network之类

然后执行 docker-compose up -d

打开CTFd-whale的配置网页，按照如下配置docker

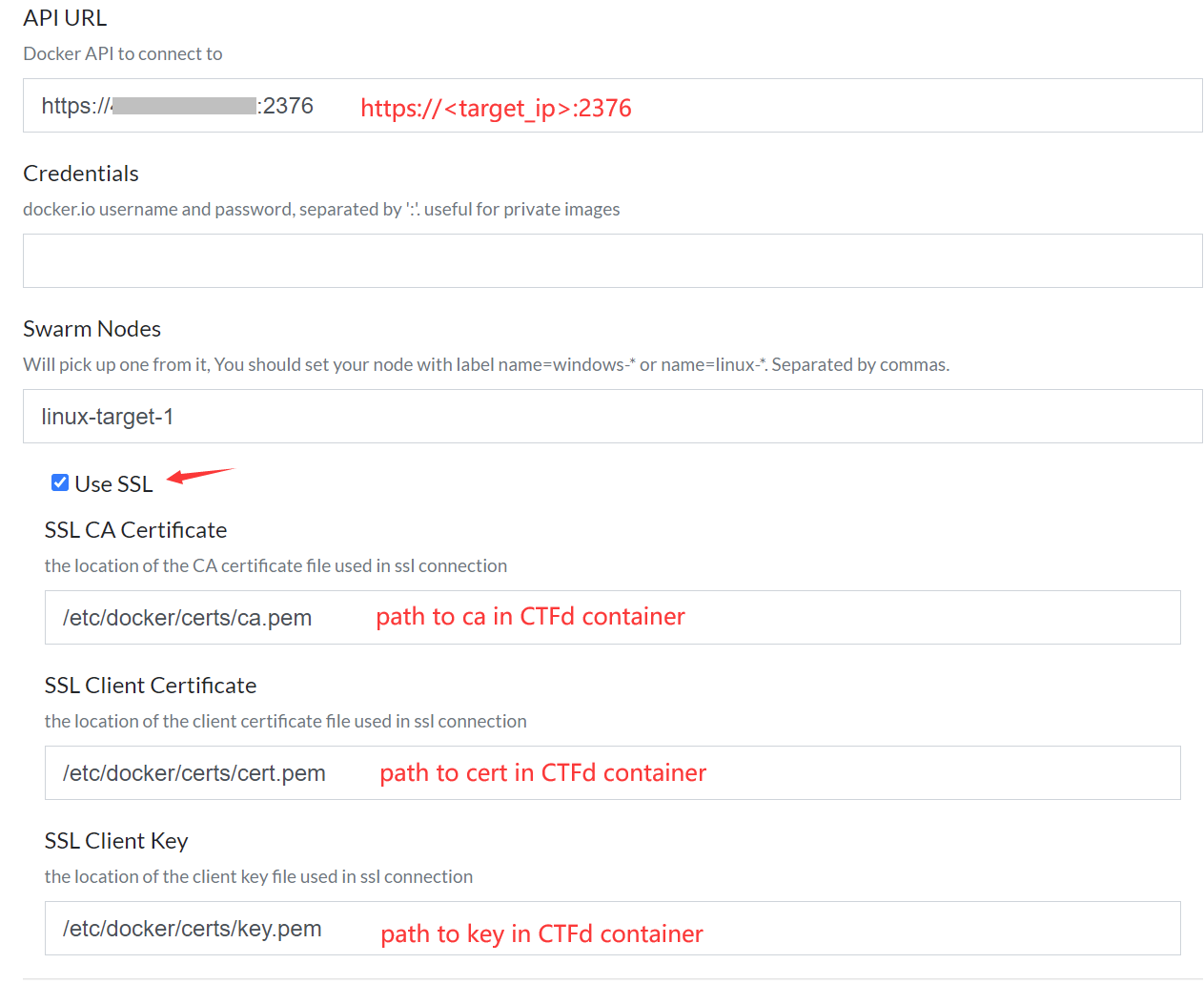

whale-config1

注意事项

  • API URL 一定要写成 https://<target_ip>:<port> 的形式
  • Swarm Nodes 写初始化 docker swarm 时添加的 lable name
  • SSL CA Certificates 等三个路径都是CTFd容器里的地址，不要和物理机的地址搞混了，如果你按照上一个步骤更改好了 CTFd 的 docker-compose.yml ，这里的地址照着填就好

对于单容器的题目，Auto Connect Network 中的网络地址为<folder_name>_<network_name>，如果没有改动，则默认为 whale-target_frp_containers

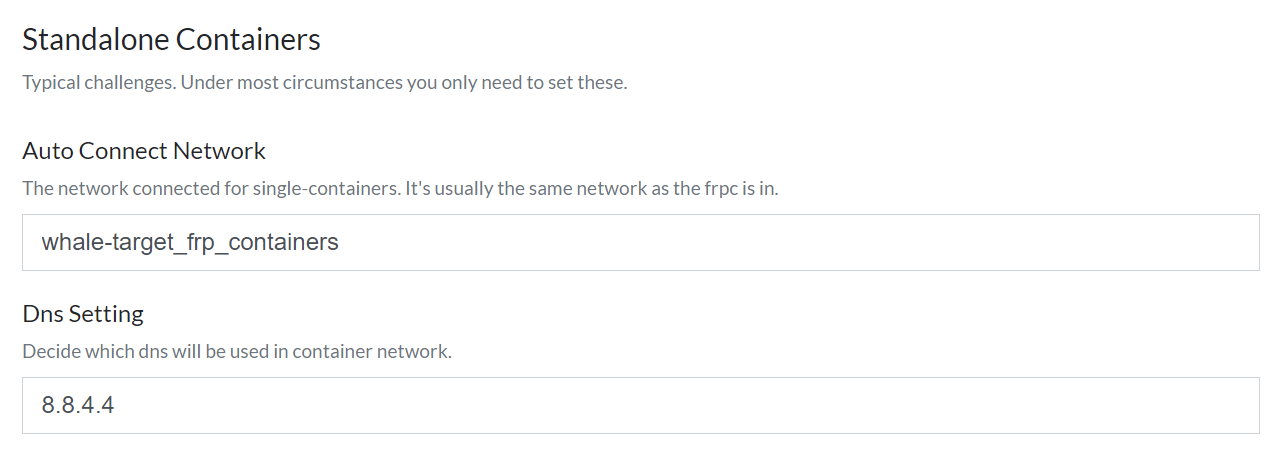

whale-config2

多容器题目配置 未测试

FRP配置

添加泛解析域名，用于HTTP模式访问

可以是这样

*.example.com
*.sub.example.com (以此为例)

在target服务器上配置

进入 whale-target 文件夹

$ cd ctfd-whale/whale-target

修改 frp 配置文件

$ cp frp/frps.ini.example frp/frps.ini
$ cp frp/frpc.ini.example frp/frpc.ini

打开 frp/frps.ini

  • 修改 token 字段， 此token用于frpc与frps通信的验证
  • 此处因为frps和frpc在同一台服务器中，不改也行
  • 如果你的target服务器处于内网中，可以将 frps 放在 web 服务器中，这时token就可以长一些，比如生成一个随机UUID
  • 注意 vhost_http_port 与 docker-compose.yml 里 frps 映射的端口相同
  • subdomain_host 是你做泛解析之后的域名，如果泛解析记录为*.sub.example.com, 则填入sub.example.com

打开 frp/frpc.ini

  • 修改 token 字段与 frps.ini 里的相同

  • 修改 admin_user 与 admin_pwd字段， 用于 frpc 的 basic auth

在WEB服务器上配置

打开whale的设置页面，按照如下配置参数

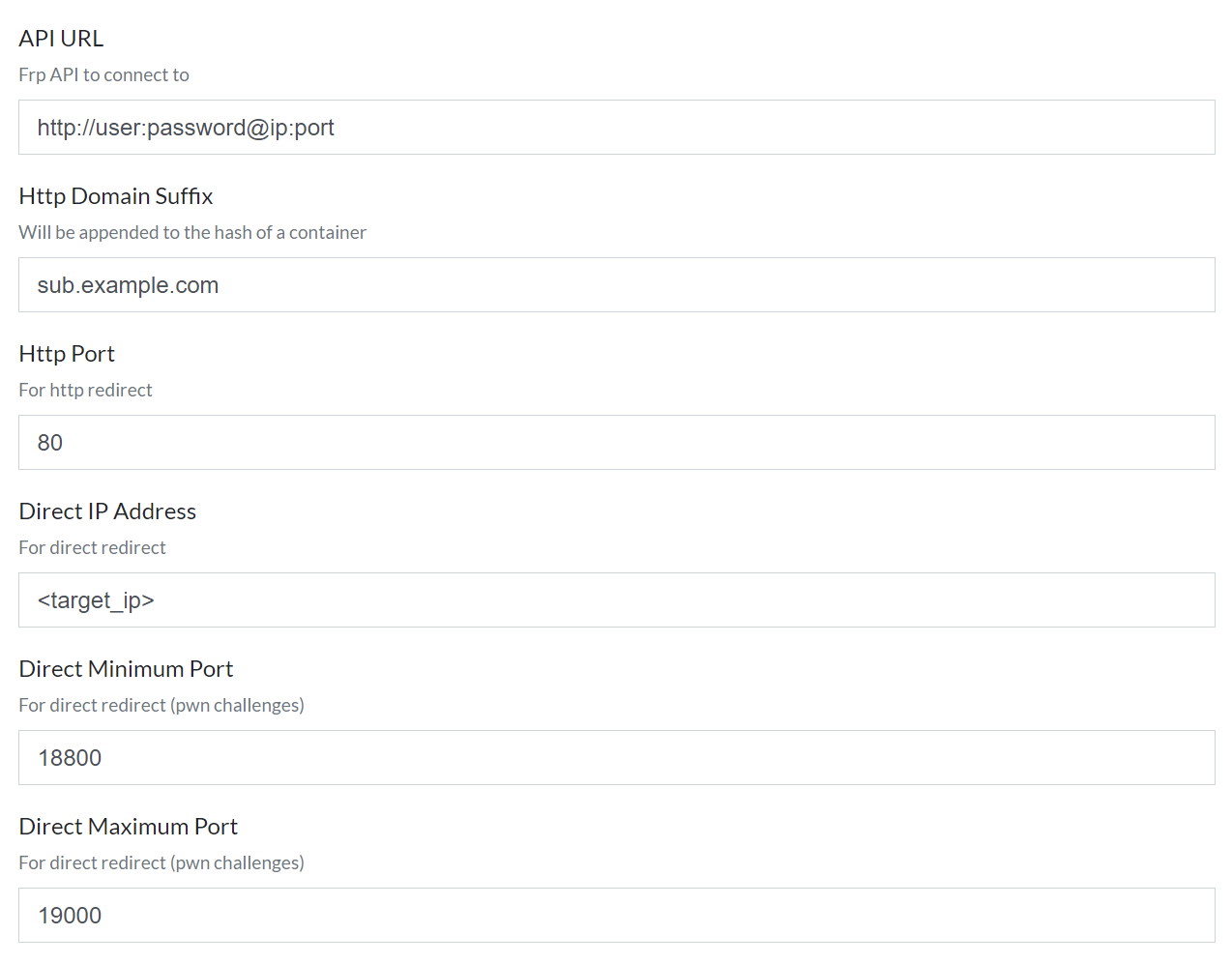

frp配置页面

网页中，

  • API URL 需要按照 http://user:password@ip:port 的形式来设置
  • Http Domain Suffix 需要与 frps.ini 中的 subdomain_host 保持一致
  • HTTP Port 与 frps.ini 的 vhost_http_port 保持一致
  • Direct Minimum Port 与 Direct Maximum Port 与 whale-target/docker-compose.yml 中的段口范围保持一致
  • 当 API 设置成功后，whale 会自动获取frpc.ini的内容作为模板

至此，分离部署的whale应该就能用了，可以找个题目来测试一下，不过注意docker_dynamic类型的题目似乎不可以被删除，请注意不要让其他管理员把测试题公开

你可以用

$ docker-compose logs

来查看日志并调试，Ctrl-C退出
